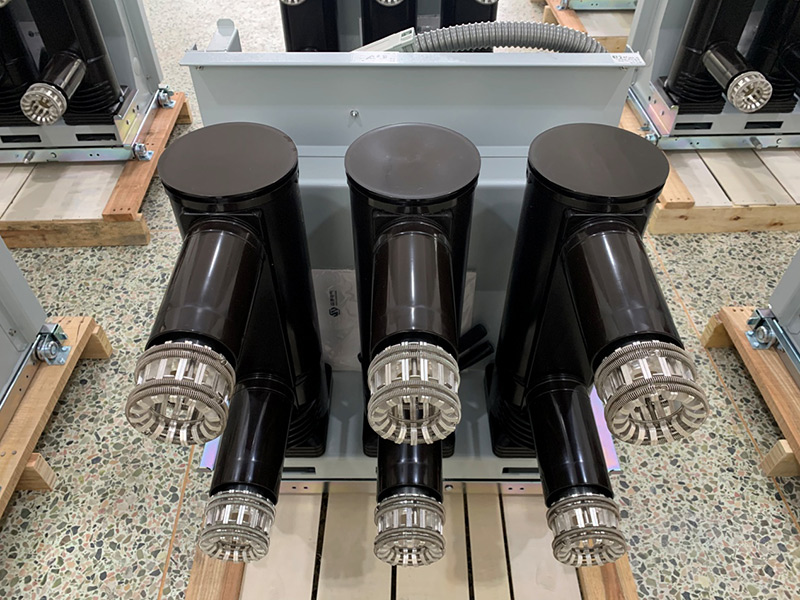

關于Vs1真空斷路器的結構特征說明

發布時間:2021-04-14 作者:admin

Vs1真空斷路器采用操動機構和滅弧系統前后布置的形式,使機構的操作性能與滅弧室的開合所需性能更為吻合,減少不必要的中間傳動環節,降低了能耗和噪聲,使斷路器的操作性能更為可靠。

斷路器的滅弧室以真空為滅弧介質和絕緣介質,采用銅鉻觸頭材料及杯狀縱磁場結構,具有耐壓水平高、絕緣強度穩定、弧后恢復迅速、開斷能力強及電磨損小等優點。

滅弧室和絕緣拉桿縱向安裝在一個管狀的絕緣筒內,固封式產品絕緣筒由環氧樹脂采用 APG 工藝澆注而成,使滅弧室、絕緣拉桿和絕緣筒形成固封式極柱。特別抗爬電。


該結構使粉塵與滅弧室表面完全隔離無法聚集,不僅防止滅弧室受到外部因素的損壞,而且在濕熱及嚴重污穢環境下,也可對電壓效應呈現出高阻態。

操動機構為平面布置的彈簧儲能式,具有手動儲能和電動儲能功能;機箱內被四塊隔板分成五個裝配空間, 分別裝有儲能部分、傳動部分、脫扣部分和緩沖部分。

斷路器既可作為固定安裝單元裝入固定式開關柜,也可配專用推進機構(底盤車)組成手車單元裝入手車式開關柜使用,斷路器控制回路中設有閉鎖電磁鐵和防跳繼電器,具有電磁閉鎖及防跳功能。

另外,斷路器還可配置過流脫扣器,可以實現過流保護功能。

斷路器具有電氣性能優良、絕緣水平高,使用壽命長、維護簡單、無污染、無爆炸危險及噪聲低等特點。
